Sơ đồ ổ khóa xe ô tô là một phần trung tâm trong hệ thống khởi động và an ninh của mọi chiếc xe hơi. Nó không chỉ đơn thuần là nơi bạn tra chìa khóa để khởi động động cơ, mà còn là một giao điểm phức tạp giữa cơ khí chính xác và điện tử tinh vi, đảm bảo xe của bạn luôn an toàn và hoạt động đúng cách. Việc tìm hiểu cấu tạo và nguyên lý hoạt động của ổ khóa là vô cùng cần thiết, không chỉ giúp bạn sử dụng xe hiệu quả hơn mà còn hỗ trợ đắc lực trong việc chẩn đoán và khắc phục các sự cố liên quan đến hệ thống khởi động, bảo vệ phương tiện khỏi những nguy cơ tiềm ẩn. Bài viết này sẽ đi sâu vào từng khía cạnh của sơ đồ ổ khóa xe ô tô, từ những bộ phận cơ bản nhất đến các hệ thống chống trộm hiện đại, cung cấp cái nhìn toàn diện và chuyên sâu, giúp người dùng Brixton Việt Nam nắm vững kiến thức quan trọng này.
Sơ đồ điện ổ khóa xe ô tô minh họa các mạch điện quan trọng
Tổng quan về ổ khóa xe ô tô: Hơn cả một chìa khóa đơn thuần
Trong kỷ nguyên công nghệ số, khi nhiều chiếc xe hiện đại đã chuyển sang hệ thống khởi động bằng nút bấm (keyless start), vai trò của ổ khóa xe ô tô truyền thống vẫn không thể phủ nhận đối với hàng triệu chiếc xe đang lưu thông. Ổ khóa xe ô tô, dù là loại cơ khí hay tích hợp điện tử, đều đóng vai trò kép quan trọng: một là cho phép người lái khởi động động cơ, hai là cung cấp lớp bảo vệ đầu tiên chống lại hành vi trộm cắp. Nó là cầu nối vật lý giữa chìa khóa và hệ thống điện của xe, đồng thời là bộ phận nhận diện ban đầu, quyết định xem chiếc xe có được phép hoạt động hay không.
Sự phát triển của ổ khóa xe ô tô đã trải qua nhiều giai đoạn đáng kể. Từ những ổ khóa cơ khí đơn giản chỉ cần một chiếc chìa khóa cắt rãnh phù hợp để mở và khởi động, đến nay, chúng đã được tích hợp thêm nhiều công nghệ phức tạp hơn để tăng cường an ninh. Các hệ thống chống trộm điện tử (immobilizer) đã trở thành tiêu chuẩn bắt buộc ở nhiều thị trường, yêu cầu chìa khóa phải có mã hóa riêng biệt để được chấp nhận bởi hộp điều khiển động cơ (ECU) của xe. Điều này đã nâng cao đáng kể khả năng bảo mật, khiến việc khởi động xe trái phép trở nên khó khăn hơn rất nhiều, ngay cả khi kẻ gian có thể sao chép được chìa khóa vật lý. Việc nắm vững sơ đồ ổ khóa xe ô tô giúp chúng ta hiểu được toàn bộ chuỗi mắt xích từ việc cắm chìa khóa cho đến khi động cơ hoạt động, từ đó dễ dàng xác định được nguyên nhân nếu có sự cố xảy ra.

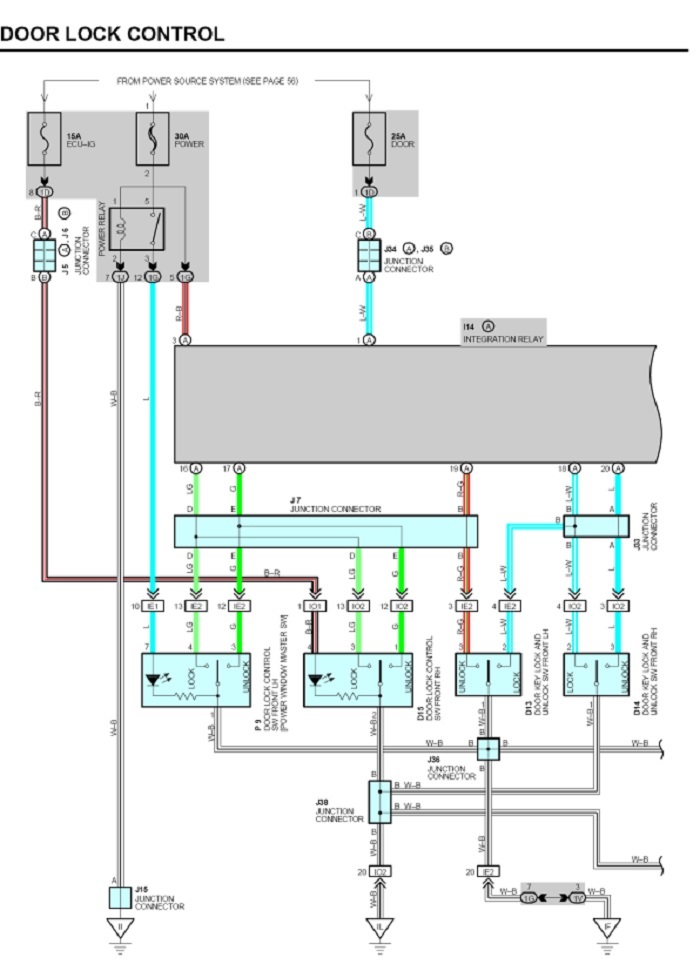

Sơ đồ hệ thống điều khiển khóa cửa xe ô tô, thể hiện mối liên kết điện tử
Cấu tạo chi tiết của ổ khóa xe ô tô
Để hiểu rõ nguyên lý hoạt động, việc nắm vững cấu tạo của ổ khóa xe ô tô là điều kiện tiên quyết. Một ổ khóa xe ô tô hiện đại thường bao gồm ba bộ phận chính hoạt động phối hợp nhịp nhàng để đảm bảo cả chức năng khởi động và an ninh: ổ khóa cơ khí, công tắc điện, và hệ thống chống trộm điện tử (Immobilizer).
<>Xem Thêm Bài Viết:<>- Lựa chọn màu sắc bọc ghế da ô tô chuẩn phong cách
- Chọn xe khách hay limousine khi du lịch Việt Nam?
- Sơn Xe Ô Tô Tại Cần Thơ: Giải Pháp Phục Hồi Vẻ Đẹp Hoàn Hảo
- Áp lực Bánh Xe Ô Tô: Yếu Tố Quyết Định Tuổi Thọ Đường Bộ
- Hướng dẫn bảo dưỡng nội thất xe ô tô chuyên sâu
Ổ khóa cơ khí (Mechanical Lock Cylinder)
Đây là phần mà chúng ta nhìn thấy và tương tác trực tiếp bằng chìa khóa. Ổ khóa cơ khí có cấu tạo tinh vi, bao gồm nhiều chốt bi hoặc chốt lá (tumblers/wafers) được giữ cố định bởi các lò xo nhỏ bên trong một hình trụ xoay gọi là ruột khóa (cylinder). Ruột khóa này lại nằm trong một thân khóa cố định (stator). Khi không có chìa khóa hoặc chìa khóa không đúng, các chốt bi/lá sẽ nằm ở vị trí không đồng bộ, ngăn cản ruột khóa xoay.
Chìa khóa xe ô tô được cắt với các rãnh và gờ riêng biệt, tương ứng với cấu hình của các chốt bi/lá bên trong ổ khóa. Khi cắm đúng chìa khóa vào, các rãnh trên chìa sẽ đẩy các chốt bi/lá lên hoặc xuống, căn chỉnh chúng hoàn hảo trên một đường thẳng, tạo ra một mặt phẳng gọi là “shear line” (đường cắt). Khi các chốt bi/lá đã được căn chỉnh, ruột khóa sẽ được giải phóng, cho phép nó xoay tự do bên trong thân khóa. Việc xoay ruột khóa này chính là hành động truyền động cơ học đến công tắc điện bên dưới để kích hoạt các chế độ điện khác nhau của xe. Sự chính xác trong thiết kế của từng chiếc chìa khóa và ổ khóa là yếu tố then chốt, đảm bảo chỉ có chìa khóa hợp lệ mới có thể vận hành xe, đây là nền tảng của mọi sơ đồ ổ khóa xe ô tô.
Công tắc điện (Electrical Ignition Switch)
Ngay phía sau hoặc bên dưới ổ khóa cơ khí là công tắc điện, một bộ phận quan trọng trong sơ đồ ổ khóa xe ô tô chịu trách nhiệm cấp điện cho các hệ thống khác nhau của xe tùy thuộc vào vị trí xoay của chìa khóa. Công tắc điện này bao gồm một loạt các tiếp điểm điện tử được bố trí để kết nối hoặc ngắt kết nối các mạch điện khi ruột khóa xoay. Các vị trí phổ biến trên công tắc điện mà người lái thường gặp bao gồm:
- LOCK/OFF: Đây là vị trí mà chìa khóa có thể rút ra, vô lăng thường bị khóa lại để chống trộm. Ở vị trí này, hầu hết các mạch điện của xe đều bị ngắt, không có dòng điện đi qua các hệ thống chính. Trạng thái này đảm bảo an toàn tối đa khi xe đỗ.
- ACC (Accessory): Khi xoay chìa khóa đến vị trí này, dòng điện được cấp cho các phụ kiện trong xe như radio, hệ thống cửa sổ điện, hoặc ổ sạc 12V mà không cần khởi động động cơ. Vô lăng vẫn có thể bị khóa hoặc được mở khóa tùy theo thiết kế.
- ON/RUN: Đây là vị trí mà tất cả các hệ thống điện cần thiết để vận hành xe (hệ thống đánh lửa, hệ thống phun nhiên liệu, đèn báo táp lô, hệ thống điều khiển động cơ) đều được cấp điện. Động cơ sẵn sàng để khởi động hoặc đang chạy.
- START: Vị trí này chỉ giữ tạm thời. Khi xoay chìa khóa đến START, dòng điện cực mạnh sẽ được cấp đến máy đề (máy khởi động) để quay động cơ và khởi động xe. Ngay khi nhả tay, lò xo bên trong sẽ tự động đưa chìa khóa về vị trí ON/RUN.
Công tắc điện là trái tim của hệ thống khởi động, nó điều phối dòng điện một cách chính xác đến từng bộ phận cần thiết, đảm bảo xe hoạt động một cách trật tự và an toàn, đồng thời ngăn chặn việc cấp điện sai mục đích hoặc không đúng lúc.
Hệ thống Immobilizer (Chống trộm điện tử)
Với sự phát triển của công nghệ, hệ thống Immobilizer (chống trộm điện tử) đã trở thành một phần không thể thiếu trong sơ đồ ổ khóa xe ô tô hiện đại, tăng cường đáng kể khả năng bảo mật. Hệ thống này hoạt động dựa trên nguyên lý xác thực mã điện tử giữa chìa khóa và xe, tạo ra một lớp bảo vệ vô hình nhưng cực kỳ hiệu quả.
Các thành phần chính của Immobilizer bao gồm:
- Chip Transponder (trong chìa khóa): Mỗi chìa khóa được trang bị một chip điện tử nhỏ chứa một mã nhận dạng duy nhất được mã hóa. Mã này là “chữ ký” điện tử của chìa khóa.
- Anten (hoặc cuộn dây đọc mã) ở ổ khóa: Một cuộn dây nhỏ được bố trí xung quanh ổ khóa hoặc gần vị trí cắm chìa khóa, có nhiệm vụ đọc tín hiệu từ chip transponder khi chìa khóa được cắm vào hoặc ở gần.
- Mô-đun điều khiển Immobilizer: Đây là bộ phận điện tử xử lý tín hiệu nhận được từ anten. Nó chứa dữ liệu về các mã chìa khóa hợp lệ đã được đăng ký với xe. Mô-đun này thường được lập trình để chỉ chấp nhận các mã đã được xác thực.
- Hộp điều khiển động cơ (ECU): Mô-đun Immobilizer liên kết trực tiếp với ECU.
Quy trình hoạt động diễn ra như sau: Khi chìa khóa được cắm vào ổ khóa và xoay đến vị trí ON/RUN, anten sẽ phát ra một tín hiệu điện từ. Chip transponder trong chìa khóa nhận tín hiệu này, được kích hoạt và truyền ngược lại mã nhận dạng của nó. Anten thu lại mã này và gửi về mô-đun Immobilizer. Mô-đun Immobilizer sẽ so sánh mã nhận được với danh sách mã hợp lệ mà nó lưu trữ. Nếu mã trùng khớp, mô-đun sẽ gửi tín hiệu cho phép đến ECU. Chỉ khi ECU nhận được tín hiệu cho phép này, nó mới kích hoạt hệ thống đánh lửa, hệ thống phun nhiên liệu và cho phép động cơ khởi động. Nếu mã không hợp lệ (ví dụ: dùng chìa khóa giả mạo hoặc chìa khóa chưa được đăng ký), mô-đun Immobilizer sẽ chặn tín hiệu cho phép, và dù bạn có xoay chìa khóa đến vị trí START, động cơ cũng sẽ không nổ máy. Điều này tạo nên một lớp bảo vệ vô cùng hiệu quả chống lại những nỗ lực trộm cắp bằng cách khởi động trực tiếp hoặc sao chép chìa khóa vật lý mà không có mã điện tử hợp lệ.
Sơ đồ mạch điện khởi động xe ô tô chi tiết các thành phần chính
Nguyên lý hoạt động của ổ khóa xe ô tô theo sơ đồ chi tiết
Hiểu rõ cách các bộ phận tương tác trong sơ đồ ổ khóa xe ô tô sẽ giúp bạn hình dung toàn bộ chuỗi sự kiện từ khi bạn cắm chìa khóa đến khi xe khởi động. Mỗi thao tác xoay chìa khóa đều tạo ra một loạt phản ứng điện và cơ học tuần tự được thiết kế để đảm bảo an toàn và chức năng.
Vị trí LOCK/OFF (Khóa/Tắt)
Ở vị trí này, chìa khóa có thể được rút ra khỏi ổ. Đây là trạng thái an toàn và tiết kiệm năng lượng nhất của xe khi đỗ. Về mặt cơ khí, các chốt bi/lá bên trong ổ khóa ở trạng thái không thẳng hàng, khóa ruột khóa và ngăn không cho nó xoay. Vô lăng thường được khóa cứng lại thông qua một chốt cơ khí liên kết với ổ khóa để ngăn chặn việc lái xe trái phép.
Về mặt điện, công tắc đánh lửa ở vị trí OFF, ngắt toàn bộ nguồn điện từ ắc quy đến hầu hết các hệ thống chính của xe, bao gồm hệ thống đánh lửa, hệ thống phun nhiên liệu và các phụ kiện. Chỉ một số mạch điện cơ bản như đèn hazard (nguy hiểm) hoặc đèn nội thất có thể vẫn hoạt động tùy theo thiết kế cụ thể của từng loại xe. Đây là trạng thái mà xe được bảo vệ tối đa khỏi việc khởi động trái phép và tối ưu hóa việc duy trì năng lượng ắc quy trong thời gian dài không sử dụng.
Vị trí ACC (Phụ kiện)
Khi bạn cắm chìa khóa vào và xoay một nấc đầu tiên từ vị trí LOCK/OFF, bạn sẽ đạt đến vị trí ACC (Accessory). Ở vị trí này, ruột khóa cơ khí đã được xoay một góc nhỏ, kích hoạt công tắc điện để cấp nguồn cho một số hệ thống phụ kiện nhất định trong xe. Các hệ thống này thường bao gồm radio, đầu DVD, hệ thống cửa sổ điện, gương chỉnh điện, ổ cắm sạc 12V và đôi khi cả hệ thống quạt gió cabin.
Động cơ chưa được khởi động ở vị trí này, và hệ thống đánh lửa cũng như hệ thống phun nhiên liệu vẫn chưa được kích hoạt. Vị trí ACC cho phép người dùng sử dụng các tiện ích giải trí hoặc tiện nghi mà không cần phải bật hoàn toàn hệ thống điện của xe hay khởi động động cơ. Điều này giúp tiết kiệm nhiên liệu và giảm hao mòn động cơ khi người dùng chỉ cần sử dụng các tính năng phụ trợ mà không có nhu cầu di chuyển.
Vị trí ON/RUN (Bật/Chạy)
Xoay chìa khóa thêm một nấc từ ACC sẽ đưa bạn đến vị trí ON/RUN. Đây là vị trí quan trọng nhất trong sơ đồ ổ khóa xe ô tô để vận hành xe. Tại đây, công tắc điện cấp nguồn cho hầu hết các hệ thống điện tử và điện cơ của xe, bao gồm hệ thống đánh lửa (cấp điện cho bugi), hệ thống phun nhiên liệu, hệ thống điều khiển động cơ (ECU), hệ thống phanh, túi khí và các đèn báo trên bảng táp lô.
Đây cũng là thời điểm hệ thống Immobilizer thực hiện quá trình xác thực mã từ chip transponder trong chìa khóa. Nếu mã hợp lệ, ECU sẽ nhận được tín hiệu cho phép và sẵn sàng để khởi động động cơ. Nếu động cơ đã nổ, đây là vị trí mà chìa khóa sẽ được giữ trong suốt quá trình xe vận hành. Việc cấp điện đầy đủ và đúng lúc cho các hệ thống này đảm bảo rằng xe có thể hoạt động ổn định và an toàn khi di chuyển trên đường.
Vị trí START (Khởi động)
Vị trí START là nấc cuối cùng và chỉ giữ tạm thời. Khi bạn xoay chìa khóa đến vị trí này và giữ, công tắc điện sẽ cấp dòng điện cực mạnh trực tiếp đến máy đề (starter motor). Máy đề có nhiệm vụ quay trục khuỷu của động cơ với tốc độ đủ để kích hoạt quá trình đốt cháy nhiên liệu và khởi động động cơ.
Ngay khi động cơ đã nổ máy, bạn phải nhả tay, và lò xo bên trong ổ khóa sẽ tự động đưa chìa khóa quay trở lại vị trí ON/RUN. Điều này là để bảo vệ máy đề khỏi bị quá tải hoặc hư hỏng nếu tiếp tục nhận dòng điện sau khi động cơ đã khởi động. Việc thiết kế như vậy cũng giúp người lái không vô tình giữ máy đề hoạt động quá lâu, gây tiêu hao ắc quy và hỏng hóc cho các bộ phận khác của động cơ.
Các loại sơ đồ ổ khóa xe ô tô phổ biến hiện nay
Theo thời gian, sơ đồ ổ khóa xe ô tô đã phát triển đáng kể để đáp ứng nhu cầu bảo mật, tiện nghi và hiệu suất ngày càng cao. Hiện nay, có ba loại sơ đồ chính mà bạn có thể bắt gặp trên các dòng xe khác nhau, mỗi loại đều có những đặc điểm và nguyên lý hoạt động riêng biệt.
Sơ đồ ổ khóa cơ truyền thống
Đây là loại sơ đồ cơ bản nhất và phổ biến trên các dòng xe đời cũ hơn. Sơ đồ này tập trung chủ yếu vào sự kết nối cơ khí giữa chìa khóa và ruột khóa, cùng với công tắc điện đơn thuần. Khi chìa khóa đúng được cắm vào, các chốt bi/lá được căn chỉnh, cho phép ruột khóa xoay. Sự xoay của ruột khóa sẽ trực tiếp kích hoạt công tắc điện, thay đổi trạng thái cấp điện cho các hệ thống như đã mô tả ở trên (LOCK, ACC, ON, START).
Mức độ bảo mật của loại này dựa nhiều vào độ phức tạp của cắt chìa khóa và sự tinh vi của các chốt bi bên trong ổ khóa. Tuy nhiên, chúng dễ bị phá khóa hơn so với các hệ thống hiện đại vì không có lớp bảo vệ điện tử bổ sung. Mặc dù vậy, ổ khóa cơ vẫn được đánh giá cao về độ bền, tính đơn giản và ít gặp phải các sự cố vặt liên quan đến lỗi điện tử, trở thành một lựa chọn đáng tin cậy cho những người ưa thích sự ổn định.
Sơ đồ ổ khóa có tích hợp Immobilizer
Đây là sơ đồ phổ biến nhất trên các dòng xe sản xuất từ cuối những năm 1990 trở lại đây, thể hiện bước tiến lớn trong công nghệ an ninh xe hơi. Về cơ bản, nó vẫn giữ nguyên cấu trúc ổ khóa cơ khí và công tắc điện như loại truyền thống, nhưng được bổ sung thêm mạch điện tử của hệ thống Immobilizer.
Như đã trình bày, mạch này bao gồm chip transponder trong chìa khóa, anten đọc mã xung quanh ổ khóa và mô-đđun điều khiển Immobilizer liên kết với ECU. Việc khởi động xe không chỉ đòi hỏi chìa khóa vật lý phải khớp với ổ khóa mà còn yêu cầu mã điện tử từ chip transponder phải được hệ thống nhận diện là hợp lệ. Điều này tạo ra một lớp bảo vệ kép, khiến việc trộm cắp bằng cách chỉ sao chép chìa khóa cơ học trở nên vô ích. Sơ đồ này cung cấp mức độ an ninh cao hơn đáng kể, trở thành tiêu chuẩn bắt buộc ở nhiều quốc gia, giúp giảm thiểu đáng kể tỷ lệ trộm xe.
Sơ đồ hệ thống khởi động nút bấm (Keyless Start)
Mặc dù không còn “ổ khóa” theo nghĩa truyền thống, hệ thống khởi động nút bấm hay còn gọi là Smart Key (chìa khóa thông minh) là sự phát triển tiếp theo của sơ đồ ổ khóa xe ô tô hiện đại, mang lại sự tiện lợi tối đa cho người dùng. Thay vì cắm và xoay chìa khóa, người lái chỉ cần giữ chìa khóa thông minh trong túi hoặc gần xe. Hệ thống sẽ sử dụng các cảm biến và anten để nhận diện tín hiệu mã hóa không dây từ chìa khóa.
Khi chìa khóa được nhận diện trong phạm vi cho phép, hệ thống sẽ mở khóa cửa tự động và cho phép khởi động xe bằng cách nhấn nút “Engine Start/Stop”. Về mặt nguyên lý, hệ thống này vẫn hoạt động dựa trên việc xác thực mã điện tử tương tự như Immobilizer, nhưng được nâng cấp với khả năng không dây và không cần tiếp xúc vật lý. Các vị trí như ACC, ON/RUN vẫn tồn tại nhưng được điều khiển bằng nút bấm và logic điện tử phức tạp hơn, thường thông qua một bộ điều khiển trung tâm. Sơ đồ này loại bỏ hoàn toàn phần cơ khí của ổ khóa, thay thế bằng các cảm biến và mô-đun điện tử, mang lại trải nghiệm lái xe hiện đại, tiện lợi và một mức độ an toàn cao hơn thông qua các giao thức mã hóa tiên tiến.
Tầm quan trọng của việc hiểu rõ sơ đồ ổ khóa xe ô tô
Việc nắm vững sơ đồ ổ khóa xe ô tô mang lại nhiều lợi ích thiết thực, đặc biệt đối với những người đam mê ô tô, kỹ thuật viên hoặc chỉ đơn giản là chủ xe muốn hiểu rõ hơn về chiếc xe của mình. Đây là một kiến thức nền tảng giúp bạn tự tin hơn trong việc quản lý và bảo trì phương tiện.
Đầu tiên và quan trọng nhất, kiến thức này giúp bạn dễ dàng chẩn đoán các lỗi liên quan đến hệ thống khởi động và điện đóm của xe. Nếu xe không khởi động, bạn có thể phân biệt được liệu vấn đề nằm ở ổ khóa cơ khí (chìa khóa bị kẹt, không xoay được), công tắc điện (không cấp điện cho các hệ thống), hay hệ thống Immobilizer (đèn báo chống trộm nhấp nháy, không nhận diện chìa khóa). Việc xác định đúng nguyên nhân gốc rễ sẽ giúp bạn tiết kiệm thời gian và chi phí sửa chữa đáng kể, tránh được việc thay thế linh kiện không cần thiết.
Thứ hai, hiểu sơ đồ giúp hỗ trợ quá trình sửa chữa và thay thế linh kiện. Khi cần thay thế một bộ phận trong hệ thống ổ khóa, bạn sẽ biết được các thành phần liên quan và cách chúng tương tác với nhau, từ đó thực hiện công việc một cách chính xác và an toàn hơn. Điều này đặc biệt quan trọng với các hệ thống điện tử phức tạp như Immobilizer, nơi việc thay thế linh kiện có thể đòi hỏi lập trình lại hoặc đồng bộ hóa với ECU của xe. Một sự thay thế không đúng kỹ thuật có thể gây ra những hậu quả nghiêm trọng hơn cho toàn bộ hệ thống điện.
Ngoài ra, việc nắm vững kiến thức về sơ đồ ổ khóa xe ô tô còn giúp bạn nâng cao kiến thức tổng thể về hệ thống điện tử và cơ khí của xe. Đây là một phần quan trọng của ngành công nghiệp ô tô, và việc hiểu sâu về nó sẽ giúp bạn tự tin hơn khi trao đổi với thợ sửa chữa hoặc tìm kiếm thông tin chuyên sâu. Nó cũng giúp bạn đánh giá mức độ an toàn và công nghệ của các hệ thống khóa trên các dòng xe khác nhau, từ đó đưa ra lựa chọn phù hợp khi mua xe.
Cuối cùng, hiểu biết về sơ đồ ổ khóa xe ô tô góp phần tăng cường an toàn khi bạn thao tác với hệ thống điện xe. Biết được khi nào nguồn điện được cấp, khi nào ngắt giúp bạn tránh được những rủi ro về điện giật hoặc làm hỏng các linh kiện điện tử nhạy cảm. Để tìm hiểu thêm về các linh kiện và dịch vụ liên quan đến ô tô, bạn có thể truy cập brixtonvietnam.com.vn.
Những vấn đề thường gặp với ổ khóa xe ô tô và cách nhận biết
Mặc dù được thiết kế để bền bỉ, ổ khóa xe ô tô cũng có thể gặp phải một số vấn đề theo thời gian, ảnh hưởng đến khả năng khởi động và an ninh của xe. Việc nhận biết sớm các dấu hiệu này có thể giúp bạn khắc phục kịp thời và tránh những hư hỏng lớn hơn.
Một trong những vấn đề phổ biến nhất là chìa khóa bị kẹt hoặc khó xoay trong ổ khóa. Điều này thường do hao mòn của các chốt bi/lát bên trong ruột khóa, tích tụ bụi bẩn, hoặc chìa khóa bị cong vênh, mòn răng. Bạn có thể cảm thấy chìa khóa không vào hết hoặc rất khó xoay qua các vị trí LOCK, ACC, ON. Nếu cố ép, có thể làm gãy chìa khóa hoặc hỏng hoàn toàn ổ khóa, gây tốn kém chi phí sửa chữa.
Vấn đề khác liên quan đến công tắc điện là khi bạn có thể xoay chìa khóa đến vị trí START nhưng động cơ không nổ máy hoặc không có tín hiệu điện nào. Điều này có thể do các tiếp điểm bên trong công tắc điện bị mòn, lỏng lẻo hoặc cháy, ngăn cản dòng điện đến máy đề hoặc các hệ thống cần thiết khác. Bạn có thể nghe thấy tiếng “tách” nhỏ từ rơ-le nhưng máy đề không quay, hoặc không có đèn báo nào trên táp lô sáng lên. Đây là dấu hiệu rõ ràng của một sự cố điện bên trong công tắc.
Đối với các xe có hệ thống Immobilizer, một dấu hiệu rõ ràng của sự cố là đèn báo chống trộm trên bảng điều khiển nhấp nháy hoặc sáng liên tục khi bạn cố gắng khởi động. Điều này cho thấy hệ thống không nhận diện được mã từ chìa khóa, hoặc có lỗi trong mô-đun Immobilizer hoặc ECU. Động cơ sẽ không thể khởi động dù bạn có xoay chìa khóa đúng vị trí. Đôi khi, pin yếu trong chìa khóa thông minh cũng có thể gây ra lỗi này, vì chip transponder cần năng lượng để gửi tín hiệu.
Cuối cùng, các vấn đề điện liên quan đến dây dẫn bị đứt, chập mạch hoặc lỏng lẻo trong mạch điện của ổ khóa cũng có thể gây ra các triệu chứng bất thường. Chẳng hạn, một số chức năng điện không hoạt động khi chìa khóa ở vị trí ACC hoặc ON, hoặc đèn báo trên táp lô không sáng đúng cách. Việc kiểm tra các mối nối điện và dây dẫn là cần thiết để chẩn đoán những vấn đề này, thường đòi hỏi kiến thức chuyên môn về sơ đồ ổ khóa xe ô tô và hệ thống điện tổng thể của xe.
Bảo dưỡng và lưu ý khi sử dụng ổ khóa xe ô tô
Để đảm bảo ổ khóa xe ô tô hoạt động bền bỉ và hiệu quả theo sơ đồ ổ khóa xe ô tô vốn có, việc bảo dưỡng định kỳ và sử dụng đúng cách là rất quan trọng. Mặc dù đây là một bộ phận thường ít được chú ý, nhưng việc chăm sóc đúng cách có thể kéo dài tuổi thọ và tránh những phiền toái không đáng có.
Một trong những lưu ý quan trọng nhất là tránh treo quá nhiều vật nặng vào móc chìa khóa. Trọng lượng dư thừa có thể tạo áp lực không cần thiết lên ruột khóa và các chốt bi bên trong, dẫn đến hao mòn nhanh hơn hoặc thậm chí làm cong, vênh ruột khóa theo thời gian. Điều này có thể khiến chìa khóa bị kẹt hoặc khó xoay, thậm chí là làm hỏng cấu trúc cơ khí bên trong ổ khóa.
Đối với phần cơ khí của ổ khóa, bạn nên tra dầu mỡ chuyên dụng cho khóa định kỳ (ví dụ: dầu graphite hoặc xịt bôi trơn silicon) vào lỗ chìa khóa. Điều này giúp các chốt bi/lá di chuyển mượt mà hơn, giảm ma sát và ngăn ngừa bụi bẩn tích tụ gây kẹt. Tuy nhiên, cần lưu ý không sử dụng các loại dầu nhớt thông thường có thể thu hút bụi và làm tình hình tồi tệ hơn, bởi chúng có thể tạo ra một lớp màng bám dính, gây tắc nghẽn các cơ cấu nhỏ.
Tránh tác động lực mạnh hoặc cố gắng xoay chìa khóa khi nó bị kẹt. Nếu chìa khóa không xoay được, hãy nhẹ nhàng lắc chìa khóa hoặc vô lăng (nếu vô lăng bị khóa) và thử lại. Việc cố sức có thể làm hỏng chìa khóa, ổ khóa, hoặc thậm chí là công tắc điện bên dưới. Nếu vấn đề vẫn tiếp diễn, tốt nhất nên tìm đến một thợ sửa khóa chuyên nghiệp hoặc trung tâm bảo dưỡng ô tô có kinh nghiệm.
Đối với các xe sử dụng chìa khóa thông minh hoặc hệ thống khởi động nút bấm, hãy chú ý đến tình trạng pin của chìa khóa. Pin yếu có thể gây ra lỗi nhận diện, khiến xe không thể khởi động hoặc gặp trục trặc trong quá trình mở khóa/khóa cửa. Hầu hết các nhà sản xuất xe đều khuyến nghị thay pin chìa khóa định kỳ hoặc khi có dấu hiệu pin yếu xuất hiện trên bảng điều khiển.
Cuối cùng, khi có bất kỳ dấu hiệu bất thường nào từ ổ khóa hoặc hệ thống khởi động, đừng ngần ngại tìm đến các chuyên gia. Việc tự ý tháo lắp hoặc sửa chữa các hệ thống điện tử phức tạp như Immobilizer có thể gây ra những hư hỏng nghiêm trọng hơn và tốn kém chi phí sửa chữa. Một sự can thiệp không đúng cách có thể làm mất đi chức năng an ninh của xe hoặc gây ra các lỗi điện không mong muốn.
Việc hiểu rõ sơ đồ ổ khóa xe ô tô không chỉ mang lại kiến thức chuyên sâu về chiếc xe của bạn mà còn giúp bạn trở thành một người lái xe thông thái hơn. Từ cấu tạo cơ khí đơn giản đến các hệ thống điện tử chống trộm phức tạp, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo an toàn và khả năng vận hành của phương tiện. Nắm bắt được nguyên lý hoạt động của ổ khóa giúp bạn chủ động hơn trong việc chẩn đoán các vấn đề, thực hiện bảo dưỡng đúng cách và đưa ra những quyết định sáng suốt khi cần sửa chữa. Hãy luôn coi trọng việc duy trì và bảo dưỡng bộ phận thiết yếu này để chiếc xe của bạn luôn sẵn sàng đồng hành trên mọi nẻo đường, mang lại sự yên tâm tối đa.
